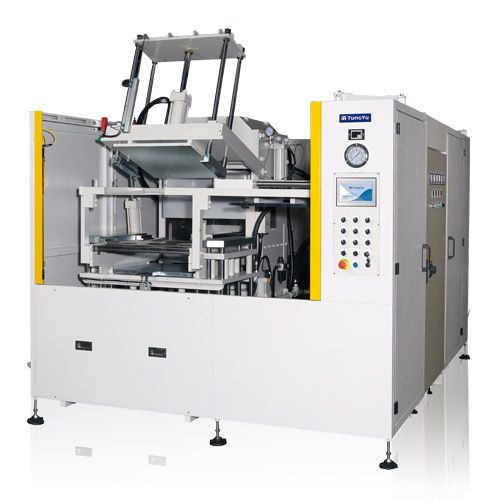

THP-V-250-3RT-S-PCD (CE)
型締力:250 トン
特徴:

  • フルーフェンス設計及びライトカーテン装置により、安全な操作を確保できます。
  • Mold in/out, bumping and stripping all completed in one cycle automatically, every stage is free adjustable.
補助設計：
  • 上ノックアウト、下ノックアウト及び中ノックアウトは各種金型設計により製品を突き出せます。
応用：
  • オイルシール
  • ベアリング
  • 自動車部品



技術仕様：
型式   THP-V-80 THP-V-100 THP-V-150 THP-V-250
型締力 ton 80 100 150 250
ラム径 mm ∮225 ∮250 ∮300 ∮400
熱盤寸法 mm 250x300 350x400 450x480 570x610
取付板寸法 mm 290x320 390x420 500x520 620x620
デーライト mm 200
ストローク mm 140
真空方式   使用効率
使用効率 kW 4.8 8.76 8.76 18.2
反転角度   60° (2RT) 45° (2RT)
45° (3RT)
外観寸法 2RT 1165 x 1976 x 1987 1145 x 2080 x 2000 2362 x 1365 x 1982 1032 x 3026 x 2085
3RT 1534 x 1970 x 1870 1510 x 2262 x 1926 2362 x 1365 x 1982 1718 x 3139 x 2073
